Określanie separatorów hydraulicznych w projektowaniu HVAC: referencje konsultanta

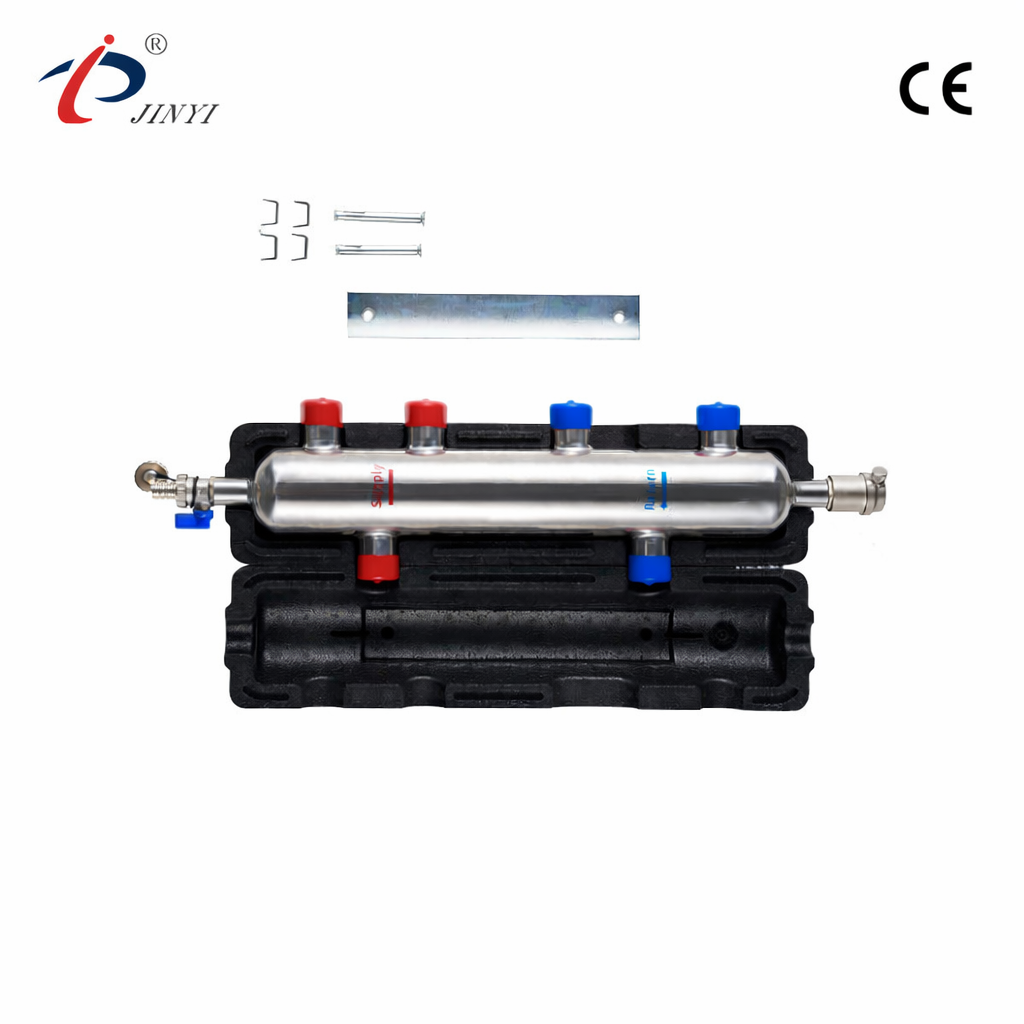

Gdzie separator hydrauliczny znajduje się w sekwencji projektowej

Dla konsultantów MEP separator hydrauliczny (zbiornik odsprzęgający) jest zazwyczaj jednym z ostatnich głównych elementów hali technologicznej zablokowanych w harmonogramie, ponieważ jego wielkość zależy od podjętych wcześniej decyzji — natężenia przepływu w pętli pierwotnej, liczby wtórnych stref pompowania oraz tego, czy stosowana jest strategia zmiennego przepływu głównego czy stałego przepływu pierwotnego. Określenie tego zbyt wcześnie, przed zakończeniem ładowania stref, jest częstą przyczyną późniejszych zmian w układzie pomieszczenia produkcyjnego.

Po potwierdzeniu przepływu pierwotnego funkcję separatora w projekcie można łatwo udokumentować: oddziela on obwody pierwotny i wtórny, dzięki czemu każdy może być projektowany, sterowany i równoważony niezależnie, co z kolei upraszcza sekwencję sterowania zapisaną w specyfikacji BMS.

Pozycje zazwyczaj zawarte w harmonogramie

• Zaprojektuj natężenie przepływu i rozmiar przyłącza dostosowane do szczytowego zapotrzebowania obwodu pierwotnego.
• Materiał korpusu i ciśnienie dostosowane do warunków pracy instalacji podstawowej.
• Typ połączenia (kołnierzowe/gwintowane) zgodny z przylegającymi rurociągami określonymi w innym miejscu dokumentu.
• Wymagane są zintegrowane funkcje, takie jak odpowietrzanie lub oddzielanie zanieczyszczeń, jeśli jednostka wielofunkcyjna ma zastąpić oddzielne separatory powietrza/zanieczyszczeń.
• Wymóg izolacji, jeżeli separator jest umieszczony w klimatyzowanej lub nieklimatyzowanej przestrzeni zakładu.

Uwagi koordynacyjne dotyczące układu pomieszczenia produkcyjnego

Ponieważ zbiornik musi znajdować się pomiędzy głównym i wtórnym zestawem pomp, jego fizyczne wymiary i orientacja połączeń powinny być skoordynowane z rysunkiem układu pomieszczenia technologicznego przed sfinalizowaniem harmonogramów pomp — przesunięcie separatora po wybraniu krzywych pompy często wymusza ponowne sprawdzenie NPSH i przebiegu rur. Konsultanci współpracujący z producentem, który produkuje również wsporniki kolektorów, zawory i zaciski dla tego samego pomieszczenia technologicznego, mogą czasami zmniejszyć koszty koordynacji, wybierając kompatybilny sprzęt połączeniowy z jednego źródła.

Często zadawane pytania

Na jakim etapie projektowania należy dobrać rozmiar separatora hydraulicznego?

Po sfinalizowaniu natężenia przepływu w pętli pierwotnej i konfiguracji pompy strefy wtórnej, aby uniknąć późniejszej zmiany rozmiaru w układzie pomieszczenia technologicznego.

Czy określenie separatora hydraulicznego eliminuje potrzebę stosowania oddzielnych separatorów powietrza i zanieczyszczeń?

Nie zawsze — zależy to od tego, czy wybrana jednostka posiada zintegrowane funkcje odpowietrzania i oddzielania zanieczyszczeń; sprawdź specyfikację modelu producenta.

Czy rozmiary połączeń i materiały można dostosować tak, aby pasowały do ​​istniejących specyfikacji rurociągów?

Tak — producenci tacy jak Jinyi mogą produkować zbiorniki o niestandardowych rozmiarach przyłączy i materiałach korpusów dostosowanych do specyfikacji konkretnego projektu.
